湖南省岳陽市岳陽樓區中南大市場D區8棟106號問題1：雙小車額定起重量怎么界定，且如何標記？
問題2：起身高度、下降深度是從基礎平面到各種取物裝置的什么位置？
帶著兩個問題，通過查閱GB/T 783-2023《起重機械 基本參數系列》、GB/T 6974.1~7《起重機 術語》、TSG 51-2023《起重機械安全技術規程》、《起重機械》等標準、規范、專業書刊，解析起重機械（不含機械式停車設備）兩大重要參數：“起重量”、“起升高度”。
圖1 900t造船門式起重機起重量徽記（來源：大連博瑞）
一、起重量
額定起重量是最基本、最重要、最能表征起重機械工作承載能力的技術參數，俗稱“起重量”。
（一） 術語定義
1、額定起重量（rated capacity）
在正常工作條件下，對于給定的起重機械類型和載荷位置，起重機械設計能起升的最大凈起重量。
對于流動式起重機為起重?fù)闲约缕鹬亓?。見圖2~圖5。
說明：以上來源GB/T 783-2023，根據"GB/T 6974.1-2008 《起重機 術語 第1部分：通用術語》"，將起重機改為了起重機械。
解析：載荷位置見第“（二）、起重量與起升載荷”，包括可分吊具、不可分吊具情況等，且是設計的最大值。
2、最大起重量（maximum capacity）
對于給定的起重機械類型和規定的工作級別條件下，起重機械所能起升的額定起重量的最大值。（GB/T 783-2023）
解析：針對雙小車、多小車、主幅起升等，按照規范要求的額定起重量，也是此起重機械最大起重量。
3、額定起重量2
根據起重機配置和起重機準備情況，起重機制造商規定的最大運行載荷。（GB/T 6974.2-2017 起重機 術語 第2部分 流動式起重機）
4、最大起重量2
額定起重量最大值。（GB/T 6974.1-2008 起重機 術語 第1部分：通用術語）
（二）、起重量與起升載荷（GB/T 6974.1-2008）
起升載荷分為有效起重量、凈起重量、起重機繞性件下的起重量、總起重量。起重量就是起升載荷鏈上所能夠起吊重物的質量（單位t或者kg），見圖2~圖5。
解析：上述概念僅說明起升載荷鏈上不同位置的載荷術語，不針具體載荷大小。實際載荷大小不一定是額定載荷情況。見圖2~圖5。

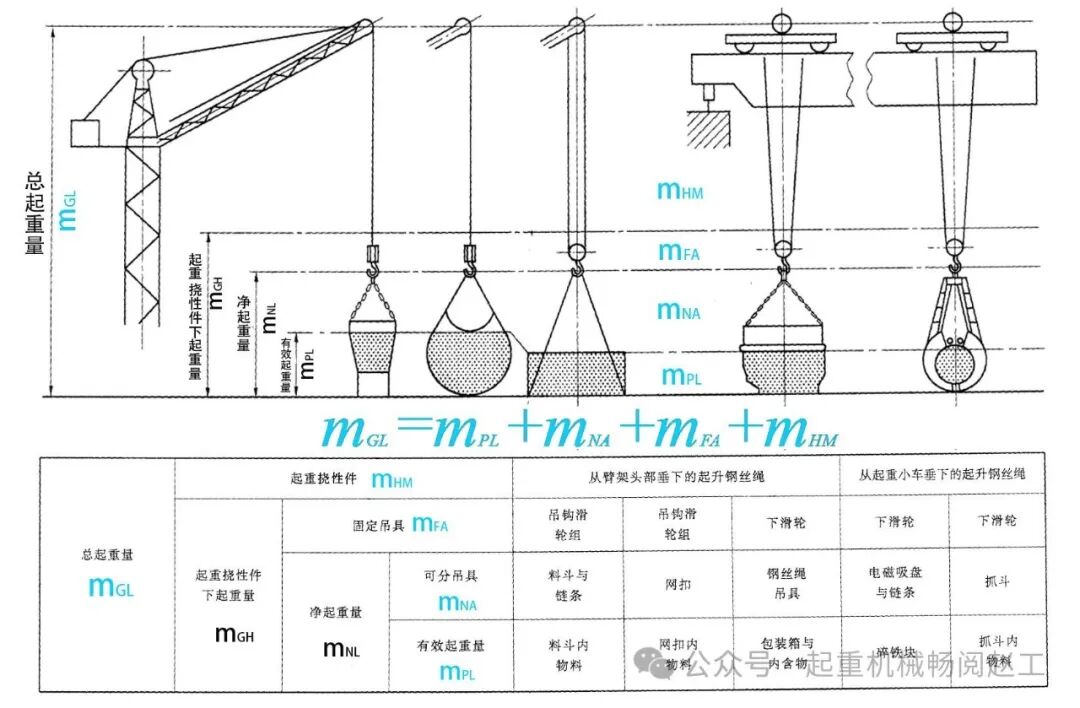

圖2 起重機械起升載荷術語應用示例一（來源：GB/T 6974.1-2008）
1、有效起重量（payload）
吊掛在起重機可分吊具上或無此類吊具，直接吊掛在固定吊具上起升的重物質量mPL。見圖2~圖5。
注：如起重機在水電站起吊閘門或從水中起吊重物，在考慮有效起重量時還應注意對水流的負壓或水的吸附作用所產生的力。

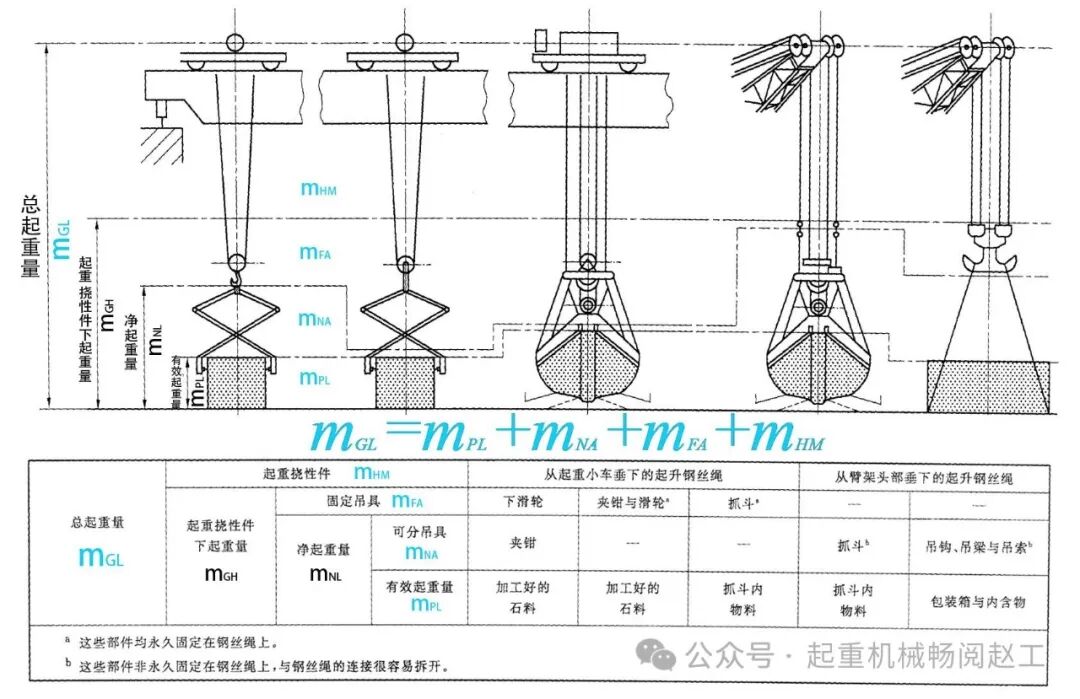

圖3 起重機械起升載荷術語應用示例二（來源：GB/T 6974.1-2008）
2、凈起重量（net load）
直接吊掛在起重機上，例如掛在起重小車或臂架頭部上的重物的質量 mGL。見圖2~圖5。
注：質量 mGL是有效起重量 mPL、可分吊具質量 mNA 、固定吊具質量 mFA和起重?fù)闲约|(zhì)量 mHM之和：
mGL=mPL+mNA+mFA+mHM=起重?fù)闲约缕鹬亓?/span>mHL+mHM
起重?fù)闲约?/span>（hoist medium）：從起重機上垂下，例如從起重小車或臂架頭部垂下，并由起升機構等設備驅動，使掛在其下端的重物升降的質量為mHM的鋼絲繩、鏈條或其他設備。注：起重?fù)闲约瞧鹬貦C(jī)的一部分。
（三）、額定起重量表示方法
1、主、幅起升
當設有主、副起升機構時,起重量的匹配一般為3∶1~5∶1,并用分子分母形式表示，如：80/20t；50/10t等。（GB/T 29560-2013《門座起重機》、GB/T 14405-2011《通用橋式起重機》、GB/T 14406-2011《通用門式起重機》等）
起重機械配備有多個起升機構時，應當分別標明每個起升機構的額定起重量；并且在安裝及使用維護保養說明中明確起升機構的使用方法。（TSG 51-2023 第3.2.5.2.2條）
對雙小車和多小車的橋架類起重機，通常允許多個小車同時工作，此時其起重量標記型式為mRC1+mRC2+……，如160t+160t，即兩個起重小車協同工作時的最大起重能力為320t。（《起重機械》第1版/文豪，P15頁第2段）
若起升機構采用兩套相同且分別獨立驅動的布置形式時，其起重量的標注形式為mRCx2，如450tx2，即兩套起升系統組成的機構同時工作時的最大起重能力為900t；若整機要求具有抬吊功能時，其抬吊狀況下的最大起重能力不超過最大額定起重量。（《起重機械》第1版/文豪，P15頁第2段）
2、雙小車、多小車
吊鉤橋/門式起重機雙小車、多小車的起重量限定方式應在合同中約定,總起重量應符合單小車的起重量系列。
對于雙小車不用于抬吊作業的起重機，其額定起重量是指較大小車的起重量；
對于雙小車抬吊作業的起重機，當兩小車起重量相等時，額定起重量為單小車起重量的 2 倍；當兩小車起重量不相等時，額定起重量為較小小車起重量的 2 倍與較大小車起重量之中的最大值；對于多小車抬吊作業的起重機以此類推。（TSG 51-2023第ca-6條）
3、特殊情況下，起重機額定起重量確定原則
對于不可拆分吊具的起重機，其額定起重量是吊掛在吊具上物品的最大重量；
對于可拆分吊具的起重機，其額定起重量是指可拆分吊具的重量和吊掛在吊具上物品的最大重量之和；（TSG 51-2023第ca-6條，GB/T 29560-2013《門座起重機》）
塔式起重機等主參數為額定起重力矩(t·m)、即基本臂長時最大幅度與相應額定起重量的乘積。（TSG 51-2023第ca-5、ca-7條）
二、起升高度
起升高度和下降深度應根據具體機型的作業要求進行選擇，在確定起重機械起升高度時，除應考慮被起吊物品高度方向的最大尺寸及需要的過障高度以外，還應考慮所配吊具所占高度尺寸，包括柔性懸掛長度，如吊索等。
1、起升高度H（load-lifting height）
起重機械支承面至取物裝置最高工作位置之間的垂直距離。見圖6。
注1：對于吊鉤和貨叉，宜在其支承面（上極限位置，取內表面）。
注2：對于其他取物裝置，宜在其最低點（閉合狀態）。
注3：對于橋式起重機，起升高度從地平面起，測定起升高度時，起重機械空載置于水平場地上。

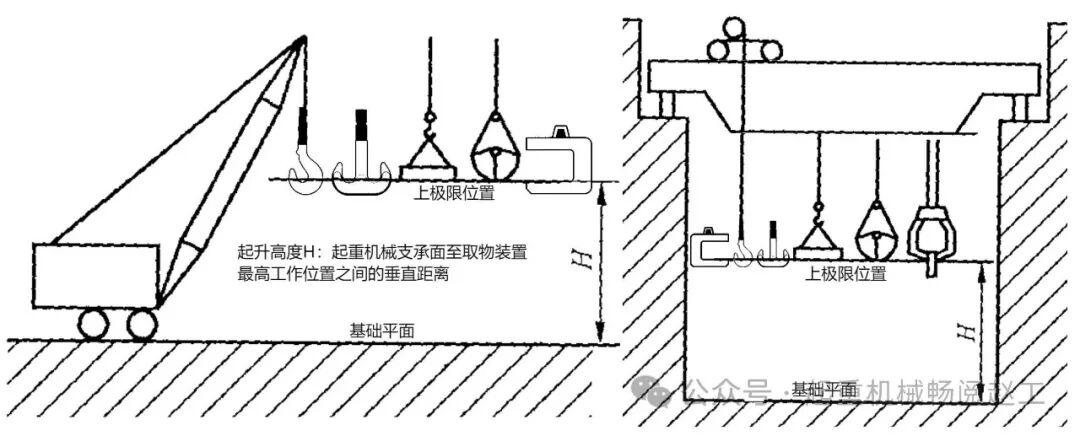

圖6 起重機械起升高度示意圖（來源：GB/T 6974.1-2008）
2、下降深度h（load-lowering height）
起重機械支承面至取物裝置最低工作位置之間的垂直距離。見圖7。
注1：對于吊鉤和貨叉，宜在其支承面（下極限位置，取外表面）。
注2：對于其他取物裝置，宜在其最低點（閉合狀態）。
注3：對于橋式起重機，下降深度從地平面起，測量下降深度時，起重機械空載置于水平場地上。

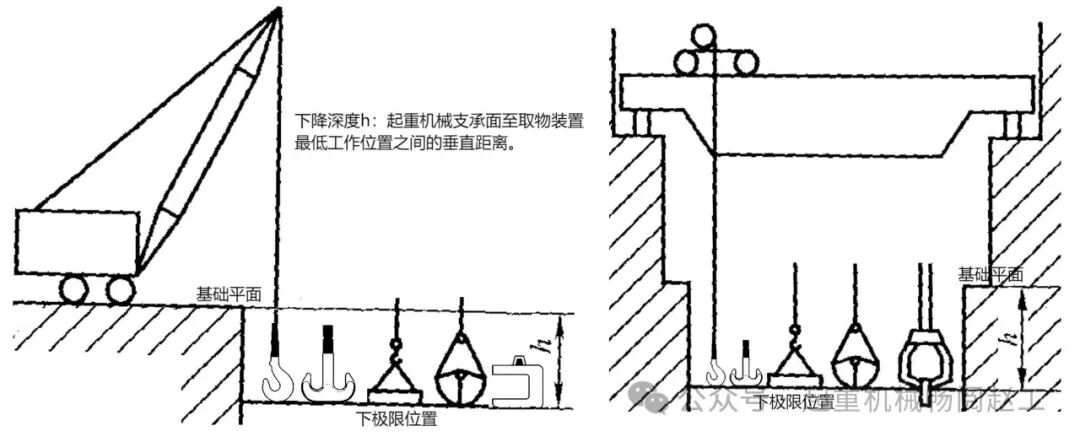

圖7 起重機械下降深度示意圖（來源：GB/T 6974.1-2008）
3、起升范圍D（lifting range）
取物裝置最高和最低工作位置之間的垂直距離。即D=H+h。
說明：以上序號1~3來源GB/T 783-2023《起重機械 基本參數系列》，同GB/T 6974.1-2008《起重機 術語 第1部分：通用術語》第4.2.6~4.2.8條。
參考標準及專業書刊
GB/T 783-2023 起重機械 基本參數系列
GB/T 6974.1-2008 起重機 術語 第1部分：通用術語
GB/T 6974.2-2017 起重機 術語 第2部分：流動式起重機
GB/T 6974.3-2024 起重機 術語 第3部分：塔式起重機
GB/T 6974.4-2016 起重機 術語 第4部分：臂架起重機；修訂版本正在批準
GB/T 6974.5-2023 起重機 術語 第5部分：橋式和門式起重機
GB/T 6974.6-2016 起重機 術語 第6部分：鐵路起重機
GB/T 6974.7-2022 起重機 術語 第7部分：浮式起重機
GB/T 6974.14-1986 起重機械名詞術語 纜索起重機
TSG 51-2023 起重機械安全技術規程
《起重機械》/文豪主編
